PET-R18开发板/全功能板
PET-R18开发板/全功能板 -
PET-R18开发板/全功能板
- 型号PET-R18-Base
- 品牌佩特科技
PET-R18是佩特科技针对行业、工业客户推出的功能齐全、性能稳定的一款开发板/全功能板，板载全志R18处理器。

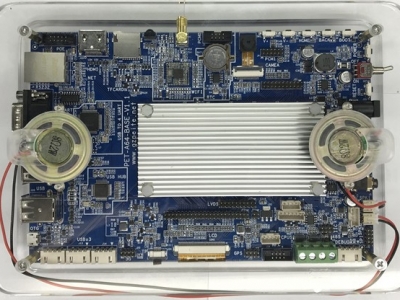

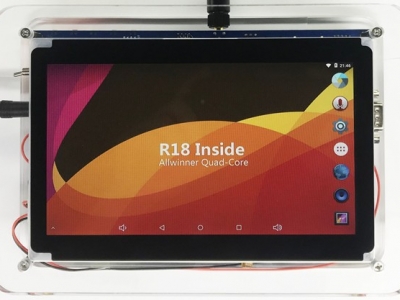

一、PET-R18 开发板/全功能板整机图
二、PET-R18 开发板/全功能板整体介绍
PET-R18 是我司针对行业、工业客户推出的功能齐全、性能稳定的一款开发板/全功能板。
PET-R18 选用工业级解决方案实现相关功能，更适合行业产品、项目应用。
PET-R18 板载有工业级USB串口、工业级USB HUB、工业级硬件看门狗、工业级RTC实时时钟等。
客户可以用于以下用途：
◇ 前期方案选型时验证应用APP在我司核心板及软件系统上的运行性能及稳定性。
◇ 客户自行设计底板时可参考我司设计原理进行功能裁剪，配我司的软件系统快速完成产品。
◇ 可通过扩展接口添加新的硬件功能，待测试通过后再设计您的产品底板。
◇ 在设计产品底板的同时，可用于软件研发使用，使软件、硬件工作同步进行，缩短研发周期。
◇ 可直接批量出货用于产品。
三、PET-R18 开发板/全功能板软件、硬件全开源开放
全功能板开放资源包括：
◇ 底板原理图源文件、丝印图。
◇ 底板PCB源文件。
◇ 核心板PDF原理图。
◇ 底板芯片规格书、接插件规格书。
◇ uboot 源代码。
◇ Linux 内核源代码。
◇ Android 7.1.1 源代码。
◇ QT 5.9源代码。
◇ 丰富的开发文档。
四、PET-R18 开发板/全功能板整机及配件列表
五、PET-R18 开发板/全功能板硬件功能说明
序号 | 功能 | 芯片型号 | 数量 | 芯片/接口位号 |
1 | 双通道3W喇叭 | LY8006UL | 2 | U3/U4/J1/J3/J38 |
2 | 四段式耳机接口 | PJK-647 | 1 | J2 |
3 | 板载麦克风MIC | CZ034AP462 | 1 | CN1 |
4 | I2S/LineIn/LineOut/I2C接口 | 1 | J4 | |
5 | I2S/I2C 接口 | 1 | J5 | |
6 | 工业RTC时钟 | PCF8563T | 1 | U23 |
7 | 工业硬件看门狗 | MAX6369KA | 1 | U24 |
8 | 单片机硬件看门狗 | STC15W100 | 1 | U30 |
9 | 工业USB一转四路串口 | FT4232 | 1 | U5 |
10 | TTL 串口 | FT4232 | 3 | J7/J8/J9 |
11 | RS232串口 | MAX3232 | 1 | U6/J6 |
12 | 485总线接口 | MAX13487 | 1 | U36/U8/J11 |
13 | 北斗/GPS模组接口(模组外置) | UM220/NEO-7M | 1 | J12 |
14 | 重力传感器 | BMA250 | 1 | U27 |
15 | 一转七USB HUB | FE2.1 | 1 | U9 |
16 | USB HOST接口(共模滤波器/限流器件/ESD器件) | 7 | J16/J17/J13/J14/J15 | |
17 | POE供电接口(模组外置) | 1 | J18 | |
18 | PCIE 3G/4G接口(模组外置) | 1 | J20 | |
19 | 以太网接口 | HR911105 | 1 | J19 |
20 | SDIO WIFI | RTL8723BS | 1 | U16 |
21 | SDIO 蓝牙 | RTL8723BS | 1 | U16 |
22 | 板载摄像头500万像素 | OV5640 | 1 | J22 |
23 | 外置CSI/MIPI摄像头接 (22 Pin排针) | 1 | J21 | |
24 | IPS 全视角LCD 7寸 1024*600 | 1 | CON1 | |
25 | LVDS LCD显示屏接口(20 Pin排针) | 1 | J27 | |
26 | RGB/MIPI LCD显示屏接口 | 1 | J23 | |
27 | 外置LVDS LCD背光接口 | 1 | J28 | |
28 | I2C 电容触摸屏 | 1 | J24 | |
29 | I2C接口/GPIO | 1 | J29 | |
30 | SPI 接口/GPIO | 1 | J30 | |
31 | 调试串口 | 1 | J32 | |
32 | USB应用程序调试接口/OTG接口 | 1 | J31 | |
33 | KEY(HOME/BACK/MENU/VOL+/VOL-/POWER/RESET) | 7 | SW1 ~ SW7 | |
34 | 外置TF接口 | 1 | J33 | |
35 | NFC 读卡模组接口(模组外置) | PN547C2 | 1 | J34 |
36 | 3.7V电池接口 | 1 | CON2 | |
37 | HDMI 接口 | 1 | J26 | |
38 | 红外遥控输入接口 | 1 | IR1 |
六、PET-R18 安卓Android 7.1.1系统功能
Ø 时钟校准服务器NTP可通过设置选项选择不同的服务器地址和校时超时时间。
Ø HDMI输出可通过设置选项选择是否全屏显示。
Ø HDMI输出可通过设置选项指定输出分辨率(720P、1080P等)。
Ø 在连接HDMI时可通过设置选项选择音频是通过HDMI输出还是通过喇叭、耳机输出。
Ø HDMI输出可通过设置选项选择进行缩放，可以适配各种显示屏。
Ø HDMI输出可通过设置选项选择旋转角度0、90、180、270。
Ø LCD显示可通过设置选项选择默认显示方向0、90、180、270。
Ø 进入安卓系统后的显示方向可通过设置选项选择0、90、180、270。
Ø 底部状态栏显示虚拟音量调节按键。
Ø 可不用安装第三方软件实现获取系统root权限。
Ø 可通过设置选项强制所有应用程序与系统默认的显示方向一致，不会在程序启动时切换横竖屏。
Ø 可通过设置选项设置系统永不休眠。
Ø 可通过设置选项强制应用程序全屏显示，永久隐藏系统状态栏。
Ø 支持客户应用程序为系统唯一桌面Launcher并且不会弹出选择框，终端使用者无法运行其他桌面程序。
Ø 支持以太网设置，可通过设置选项指定静态IP地址或DHCP自动配置。
Ø 可通过设置选项选择不同的系统LCD显示DPI参数。
Ø 集成CedarX媒体硬件编解码库。
Ø 可通过设置选项和组合按键进入Recovery界面进行系统恢复和升级。
Ø Recover支持按键、鼠标、键盘操作。
Ø 支持NFC功能进行读写卡。
Ø 支持全部和增量升级包升级。
Ø 支持上电开机和上电后需要按下Power电源键开机两种开机方式。
Ø 系统默认开放外部TF卡读写权限，客户应用程序可正常操作外部TF卡。
Ø 系统未完成完全启动而意外断电时，系统再次开机会自动检测所有应用是否正常。
Ø 支持通过简单的文件读写操作GPIO输出高低电平或读取GPIO电平状态。
Ø 支持双触摸屏操作。
Ø 支持双屏异显。
Ø 支持加密IC，可用于客户的知识产品保护。
Ø 支持开机LOGO和开机动画定制。
Ø 支持多路UVC USB摄像头，可通过标准UVC编程API进行上层软件开发。
Ø 支持使用安卓Camera API函数操作两个USB摄像头。
Ø 自动进行以太网MAC地址配置，无重复MAC地址。
Ø 支持3G、4G USB或PCI-E模组数据通讯。
Ø 支持外置U盘和TF卡，并支持 NTFS、FAT32、EXT2、EXT3、EXT4 文件系统。
Ø 支持多种GPS/北斗模组即插即用。
Ø 支持POE供电，外置POE模组。
Ø 可支持WIFI网络定位。
Ø 可集成科大讯飞TTS语音引擎。
Ø 支持9bit位串口通讯。
七、PET-R18 安卓Android 7.1.1商用系统软件
八、PET-R18 Linux + QT 5.9 系统功能
