全志A64核心板/核心模组
- 型号PET-A64-Core
- 品牌佩特科技
全志A64采用64位四核Cortex-A53 CPU架构，安卓7.1.1系统、Linux + QT 5.9系统，支持双屏异显功能。
一、PET-A64 核心板/核心模组图片

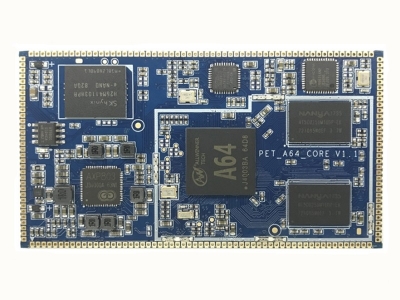

实物图
顶层PCB图
二、PET-A64 核心板/核心模组尺寸图
三、PET-A64 核心板/核心模组主要特点
◇ 选用A64四核A53 CPU，8G / 16GB EMMC存储，1GB / 2GB内存。
◇ ARM Mali400 MP2 GPU。
◇ 安卓7.1.1系统、Linux + QT 5.9系统。
◇ 支持双屏异显功能。
◇ 核心板/核心模组集成以太网功能。
◇ 核心板/核心模组集成一转四USB-HUB芯片。
◇ 接口齐全，尺寸小、功耗低、性能强，运行稳定。
◇ 同时支持邮票孔和1.27间距单排针两种方式与底板连接，焊接牢固，连接可靠。
◇ 板载加密IC，可用于客户知识产权的保护。
◇ 支持POE供电。
四、PET-A64 核心板/核心模组主要功能
A64主控 | 四核1.2G，支持DVFS动态调频技术 |
内存 | 1GB / 2GB |
内置存储 | 8G / 16G / 32G可选 |
电源管理 | 核心板/核心模组内置PMU管理单元，多路电源输出 |
以太网 | 核心板/核心模组内置以太网控制器 |
USB-HOST | 核心板/核心模组内置USB HUB 芯片 |
显示 | 核心板/核心模组内置RGB、LVDS、MIPI、HDMI四种显示接口，支持双屏异显 |
GPS/ WIFI/蓝牙/3G/4G | 底板添加功能模组即可 |
交互 | 支持电阻、电容触摸屏、按键、矩阵键盘 |
通讯 | 多路UART、I2C、SPI、I2S、USB等 |
控制 | 多路GPIO输出 |
数据采集 | 多路ADC输入、GPIO输入、中断输入 |
音频 | 支持麦克风输入、耳机输出、喇叭输出 |
扩展存储 | 多路SD/TF卡接口 |
摄像头 | 支持多路YUV656、MIPI接口摄像头 |
传感器 | 底板添加重力传感、温湿度传感、光感、陀螺仪、磁力传感等即可 |
NFC | 底板添加NFC芯片即可 |
五、PET-A64 核心板/核心模组功能架构
六、PET-A64 核心板/核心模组详细参数
PET-A64核心板/核心模组系统参数 | |
处理器 | A64 Cortex A53 四核 |
内存 | DDR3 1GB / 2GB，标配1GB |
存储 | EMMC 8G / 16G / 32G，标配 8GB |
电源管理 | 强大的独立 PMIC/PMU AXP803 |
PET-A64核心板/核心模组接口参数 | |
显示输出接口 | LVDS 1路、RGB 1路、MIPI四通道1路、HDMI输出1路，分辨率最高1920x1200 |
视频输入接口 | MIPI 路/YUV656 1路，最高800万像素，支持USB摄像头 |
触摸屏接口 | 多点电容、电阻屏 |
USB接口 | USB2.0规范、支持OTG 1路、USB-HOST 2路，有更多需求可在底板进行USB扩展 |
SD/TF卡接口 | 1路 |
音频接口 | MIC 2路，喇叭2路，耳机1路 |
振动马达接口 | 1路 |
键盘接口 | 矩阵键盘/GPIO键盘/ADC键盘 |
SPI接口 | 2路(部分与其他功能有复用) |
ADC接口 | 1路 |
I2C接口 | 3路(部分与其他功能有复用) |
UART串口 | 6路(部分与其他功能有复用) |
I2S接口 | 2路 |
MMC接口 | 3路 |
| 红外输入接口 | 1路 |
PET-A64核心板/核心模组电气参数 | |
功耗 | 小于5W |
工作温度 | -20℃ ~ 60℃ |
储存温度 | -40℃ ~ 80℃ |
待机电流 | 小于10mA |
PET-A64核心板/核心模组结构参数 | |
尺寸 | 79 x 44.51 mm |
邮票孔/排针间距 | 1.27 mm |
引脚数 | 184 pin |
PCB工艺 | 六层板，沉金工艺 |
七、PET-A64 安卓Android 7.1.1系统功能
Ø 时钟校准服务器NTP可通过设置选项选择不同的服务器地址和校时超时时间。
Ø HDMI输出可通过设置选项选择是否全屏显示。
Ø HDMI输出可通过设置选项指定输出分辨率(720P、1080P等)。
Ø 在连接HDMI时可通过设置选项选择音频是通过HDMI输出还是通过喇叭、耳机输出。
Ø HDMI输出可通过设置选项选择进行缩放，可以适配各种显示屏。
Ø HDMI输出可通过设置选项选择旋转角度0、90、180、270。
Ø LCD显示可通过设置选项选择默认显示方向0、90、180、270。
Ø 进入安卓系统后的显示方向可通过设置选项选择0、90、180、270。
Ø 底部状态栏显示虚拟音量调节按键。
Ø 可不用安装第三方软件实现获取系统root权限。
Ø 可通过设置选项强制所有应用程序与系统默认的显示方向一致，不会在程序启动时切换横竖屏。
Ø 可通过设置选项设置系统永不休眠。
Ø 可通过设置选项强制应用程序全屏显示，永久隐藏系统状态栏。
Ø 支持客户应用程序为系统唯一桌面Launcher并且不会弹出选择框，终端使用者无法运行其他桌面程序。
Ø 支持以太网设置，可通过设置选项指定静态IP地址或DHCP自动配置。
Ø 可通过设置选项选择不同的系统LCD显示DPI参数。
Ø 集成CedarX媒体硬件编解码库。
Ø 可通过设置选项和组合按键进入Recovery界面进行系统恢复和升级。
Ø Recover支持按键、鼠标、键盘操作。
Ø 支持NFC功能进行读写卡。
Ø 支持全部和增量升级包升级。
Ø 支持上电开机和上电后需要按下Power电源键开机两种开机方式。
Ø 系统默认开放外部TF卡读写权限，客户应用程序可正常操作外部TF卡。
Ø 系统未完成完全启动而意外断电时，系统再次开机会自动检测所有应用是否正常。
Ø 支持通过简单的文件读写操作GPIO输出高低电平或读取GPIO电平状态。
Ø 支持双触摸屏操作。
Ø 支持双屏异显。
Ø 支持加密IC，可用于客户的知识产品保护。
Ø 支持开机LOGO和开机动画定制。
Ø 支持多路UVC USB摄像头，可通过标准UVC编程API进行上层软件开发。
Ø 支持使用安卓Camera API函数操作两个USB摄像头。
Ø 自动进行以太网MAC地址配置，无重复MAC地址。
Ø 支持3G、4G USB或PCI-E模组数据通讯。
Ø 支持外置U盘和TF卡，并支持 NTFS、FAT32、EXT2、EXT3、EXT4 文件系统。
Ø 支持多种GPS/北斗模组即插即用。
Ø 支持POE供电，外置POE模组。
Ø 可支持WIFI网络定位。
Ø 可集成科大讯飞TTS语音引擎。
Ø 支持9bit位串口通讯。
八、PET-A64 安卓Android 7.1.1商用系统软件
九、PET-A64 Linux + QT 5.9系统功能
十、PET-A64 核心板/核心模组引脚详细说明
