瑞芯微RK3288核心板
- 型号PET_RK3288_CORE
- 品牌PET
瑞芯微RK3288处理器采用Cortex-A17，GPU采用Mali T76X系列GPU，Mali T764核心最大特点是采用第三代Midgard架构，大幅度改变了着色器核心的配置方式；着色器数量高达4个着色器核心，支持4Kx2K，以及硬解H.265视频。

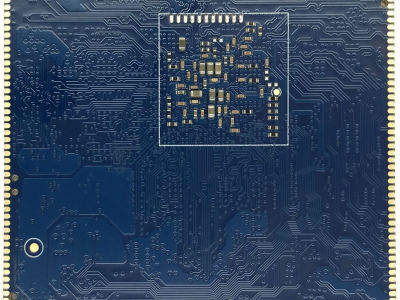

一、PET_RK3288_CORE 核心板图片
二、PET_RK3288_CORE 核心板尺寸图
三、PET_RK3288_CORE 核心板详细参数
PET-RK3288核心板/核心模组系统参数 | |
处理器 | RK3288 Cortex A17 四核 1.8G |
内存 | DDR3 1GB / 2GB，标配2GB |
存储 | EMMC 8G / 16G / 32G，标配 8GB |
电源管理 | 强大的独立 PMIC/PMU RK808 |
RTC | 核心板集成外部RTC时钟芯片 |
PET-RK3288核心板/核心模组接口参数 | |
显示输出接口 | LVDS双通道 1路、RGB 1路、MIPI四通道1路、HDMI输出1路、eDP输出1路 |
视频输入接口 | MIPI 1路/YUV656 1路，支持USB摄像头 |
触摸屏接口 | 多点电容、电阻屏 |
USB接口 | USB2.0规范、支持OTG 1路、USB-HOST 2路，有更多需求可在底板进行USB扩展 |
SD/TF卡接口 | 1路 |
键盘接口 | Power、烧写键、ADC按键 |
以太网接口 | 1路，千兆以太网 |
SPI接口 | 1路，两路片选信号 |
ADC接口 | 2路 |
I2C接口 | 5路(部分与其他功能有复用) |
UART串口 | 5路(部分与其他功能有复用) |
I2S接口 | 1路 |
SDIO接口 | 1路，一般用于WIFI模组 |
红外输入接口 | 1路 |
GPIO/中断 | 多路 |
PET-RK3288核心板/核心模组结构参数 | |
尺寸 | 56 x 46 mm，厚度1.2mm |
邮票孔/排针间距 | 1.0 mm |
引脚数 | 196 pin |
PCB工艺 | 八层板，沉金工艺 |
四、PET_RK3288_CORE 直接修改安卓镜像
无需编译源码，可以通过镜像修改软件直接对安卓相关功能进行自定义修改，具体如下：
◇ 开机log、开机动画、开机音乐、关机动画。
◇ 默认桌面背景
◇ 开机自启动Launcher程序
◇ 添加或删除内置应用APK
◇ 定时开机时间、定时关机时间
◇ 是否启用蓝牙功能
◇ 是否启用北斗/GPS功能
◇ 自动休眠时间
◇ 默认背光亮度
◇ 默认显示屏DPI
◇ 主屏默认方向
◇ 副屏默认方向
◇ 副屏是否全屏显示
◇ 是否启用RK双屏异显模式
◇ HDMI或主板音频接口输出音频
◇ 默认HDMI分辨率
◇ 默认全屏（隐藏状态栏）
◇ 是否默认打开蓝牙、WIFI
◇ WIFI和以太网共存，以及优先级
◇ 4G和以太网共存，以及优先级
◇ 双以太网共存，以及第二路以太网获取IP模式（DHCP或Static）
◇ 默认音量
◇ 长按Power键功能（弹出菜单或直接关机）
◇ 是否禁用系统休眠
五、PET_RK3288_CORE 核心板安卓Android 7.1 系统功能
Ø 支持U盘或TF卡调整显示参数，适配不同的显示屏。
Ø 可通过设置选项强制应用程序全屏显示，永久隐藏系统状态栏。
Ø 支持双屏异显。
Ø 副屏可以设置方向0、90、180、270
Ø 副屏可以设置是否满屏显示
Ø 支持客户应用程序为系统唯一桌面Launcher并且不会弹出选择框，终端使用者无法运行其他桌面程序。
Ø 支持以太网设置，可通过设置选项指定静态IP地址或DHCP自动配置。
Ø 自动进行以太网MAC地址配置，无重复MAC地址。
Ø 支持wifi、以太网、4G任意两个网络共存，，并可以设置共存网络的优先级
Ø 支持双以太网
Ø HDMI输出可通过设置选项指定输出分辨率(720P、1080P等)。
Ø 在连接HDMI时可通过设置选项选择音频是通过HDMI输出还是通过喇叭、耳机输出。
Ø HDMI输出可通过设置选项选择进行缩放，可以适配各种显示屏。
Ø HDMI输出可通过设置选项选择旋转方向0、90、180、270。
Ø 可不用安装第三方软件实现获取系统root权限。
Ø 可通过设置选项强制所有应用程序与系统默认的显示方向一致，不会在程序启动时切换横竖屏。
Ø 可通过设置选项设置系统永不休眠。
Ø 支持NFC功能进行读卡。
Ø 支持上电开机和上电后需要按下Power电源键开机两种开机方式。
Ø 系统默认开放外部TF卡读写权限，客户应用程序可正常操作外部TF卡。
Ø 支持通过简单的文件读写操作GPIO输出高低电平或读取GPIO电平状态。
Ø 支持开机LOGO和开机动画定制。
Ø 支持多种GPS/北斗模组即插即用
Ø 支持多路UVC USB摄像头。
Ø 支持3G、4G USB或PCI-E模组数据通讯。
Ø 支持外置U盘和TF卡，并支持 NTFS、FAT32、EXT2、EXT3、EXT4 文件系统。
Ø 支持定时开关机，可通过设置选项设置。
Ø 时钟校准服务器NTP可通过设置选项选择不同的服务器地址和校时超时时间
六、PET_RK3288_CORE 核心板Linux系统功能
支持 Ubuntu 18.04 、debin9、buildroot系统。Ubuntu 18.04系统主要功能如下：
Ø 支持U盘或TF卡调整显示参数，适配不同的显示屏。
Ø 支持ADB功能，可通过adb进行文件上传下载等操作。
Ø 支持 opengl
Ø 支持 opencv
Ø 支持 opencl
Ø 系统自动进行以太网的连接管理，支持以太网热拔插自动配置IP地址
Ø 系统自动进行wifi的连接管理，任何时候当有匹配的wifi热点时会自动连接。
Ø 支持4G 拨号。
Ø 自动进行声卡的配置，系统启动后声音输出正常、MIC麦克风工作正常。
Ø 支持多路UVC USB摄像头。
Ø 支持SSH2远程登陆到系统。
七、PET_RK3288_CORE 核心板引脚详细说明
详情见《PET_RK3288_CORE核心板手册》，点击即可下载。
