全志R16是最具竞争力的四核智能硬件处理器，目前广泛应用于智能音箱、扫地机器人、智能家居等领域。佩特科技具有全志R16的各种方案研发能力，并可以批量生产出货。
一、PET-R16 核心板/核心模组图片

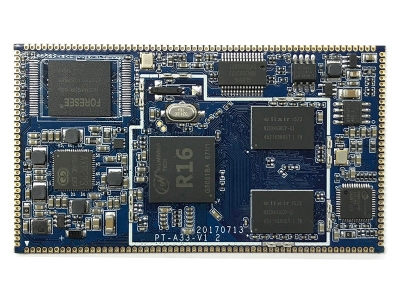

实物图
顶层PCB图
背面图（直接焊接到底板）
1.27排针背面图（直插到底板母座）
二、PET-R16 核心板/核心模组主要特点
◇ 选用R16四核CPU，4G / 8G / 16GB EMMC存储，1GB内存。
◇ 安卓6.0.1系统、Linux + QT 5.8系统。
◇ 核心板/核心模组集成以太网功能。
◇ 核心板/核心模组集成一转四USB-HUB芯片。
◇ 接口齐全，尺寸小、功耗低、性能强，运行稳定。
◇ 同时支持邮票孔和1.27间距单排针两种方式与底板连接，焊接牢固，连接可靠。
◇ 板载加密IC，可用于客户知识产权的保护。
◇ 支持POE供电。
三、PET-R16 核心板/核心模组应用领域
四、PET-R16 核心板/核心模组尺寸图
五、PET-R16 核心板/核心模组主要功能
R16主控 | 四核1.5G，支持DVFS动态调频技术 |
内存 | 1GB |
内置存储 | 4G / 8G / 16G 可选 |
电源管理 | 核心板/核心模组内置PMU管理单元，多路电源输出 |
以太网 | 核心板/核心模组内置以太网控制器 |
USB-HOST | 核心板/核心模组内置USB HUB 芯片 |
显示 | 核心板/核心模组内置支持RGB、LVDS、MIPI三种显示接口 |
GPS/ WIFI/蓝牙/3G/4G | 底板添加功能模组即可 |
交互 | 支持电阻、电容触摸屏、按键、矩阵键盘 |
通讯 | 多路UART、I2C、SPI、I2S、USB等 |
控制 | 多路GPIO输出 |
数据采集 | 多路ADC输入、GPIO输入、中断输入 |
音频 | 支持麦克风输入、耳机输出、喇叭输出 |
扩展存储 | 多路SD/TF卡接口 |
摄像头 | 支持多路YUV656、MIPI接口摄像头 |
传感器 | 底板添加重力传感、温湿度传感、光感、陀螺仪、磁力传感等即可 |
NFC | 底板添加NFC芯片即可 |
六、PET-R16 核心板/核心模组功能架构
七、PET-R16 核心板/核心模组详细参数
PET-R16核心板/核心模组系统参数 | |
处理器 | R16 Cortex A7 四核 1.5G |
内存 | DDR3 1G |
存储 | EMMC 4G / 8G / 16G，标配 8GB |
电源管理 | 强大的独立 PMIC/PMU AXP223 |
PET-R16核心板/核心模组接口参数 | |
显示输出接口 | LVDS 1路、RGB 1路、MIPI四通道1路，分辨率最高1280x800 |
视频输入接口 | MIPI 路/YUV656 1路，最高500万像素，支持USB摄像头 |
触摸屏接口 | 多点电容、电阻屏 |
USB接口 | USB2.0规范、支持OTG 1路、USB-HOST 2路 |
SD/TF卡接口 | 1路 |
音频接口 | MIC 2路，喇叭2路，耳机1路 |
振动马达接口 | 1路 |
键盘接口 | 矩阵键盘/GPIO键盘/ADC键盘 |
SPI接口 | 1路 |
ADC接口 | 1路 |
I2C接口 | 3路 |
UART串口 | 5路 |
I2S接口 | 1路 |
MMC接口 | 3路 |
PET-R16核心板/核心模组电气参数 | |
功耗 | 小于5W |
工作温度 | -20℃ ~ 60℃ |
储存温度 | -40℃ ~ 80℃ |
待机电流 | 小于10mA |
PET-R16核心板/核心模组结构参数 | |
尺寸 | 79 x 44.51 单位 mm |
邮票孔/排针间距 | 1.27 mm |
引脚数 | 184 pin |
PCB工艺 | 六层板，沉金工艺 |
八、PET-R16 安卓Android 6.0.1系统功能
Ø 时钟校准服务器NTP可通过设置选项选择不同的服务器地址和校时超时时间。
Ø LCD显示可通过设置选项选择默认显示方向0、90、180、270。
Ø 底部状态栏显示虚拟音量调节按键。
Ø 可不用安装第三方软件实现获取系统root权限。
Ø 可通过设置选项强制所有应用程序与系统默认的显示方向一致，不会在程序启动时切换横竖屏。
Ø 可通过设置选项设置系统永不休眠。
Ø 可通过设置选项强制应用程序全屏显示，永久隐藏系统状态栏。
Ø 支持客户应用程序为系统唯一桌面Launcher并且不会弹出选择框，终端使用者无法运行其他桌面程序。
Ø 支持以太网设置，可通过设置选项指定静态IP地址或DHCP自动配置。
Ø 可通过设置选项选择不同的系统LCD显示DPI参数。
Ø 集成CedarX媒体硬件编解码库。
Ø 可通过设置选项和组合按键进入Recovery界面进行系统恢复和升级。
Ø Recover支持按键、鼠标、键盘操作。
Ø 支持NFC功能进行读写卡。
Ø 支持全部和增量升级包升级。
Ø 支持上电开机和上电后需要按下Power电源键开机两种开机方式。
Ø 系统默认开放外部TF卡读写权限，客户应用程序可正常操作外部TF卡。
Ø 支持通过简单的文件读写操作GPIO输出高低电平或读取GPIO电平状态。
Ø 支持双触摸屏操作。
Ø 支持加密IC，可用于客户的知识产品保护。
Ø 支持开机LOGO和开机动画更换。
Ø 支持并口、MIPI接口摄像头。
Ø 支持多路UVC USB摄像头，可通过安卓标准API或通用Linux UVC编程API进行上层软件开发。
Ø 自动进行以太网MAC地址配置，无重复MAC地址。
Ø 支持3G、4G USB或PCI-E模组数据通讯。
Ø 支持外置U盘和TF卡，并支持 NTFS、FAT32、EXT2、EXT3、EXT4 文件系统。
Ø 支持多种GPS/北斗模组即插即用。
Ø 支持POE供电，外置POE模组。
Ø 支持WIFI网络定位。
Ø 集成科大讯飞TTS语音引擎。
Ø 支持9bit位串口通讯。
九、PET-R16 安卓商用系统软件
十、PET-R16 Linux + QT 5.8系统功能
十一、PET-R16 Tina IoT OS/OpenWrt系统功能
十二、PET-R16 核心板/核心模组引脚详细说明
更多详细内容请下载：PET-R16核心板/核心模组说明书
