瑞芯微RK3288_P01主板开发板
瑞芯微RK3288_P01主板开发板
瑞芯微RK3288_P01主板开发板 -
瑞芯微RK3288_P01主板开发板
- 型号PET_RK3288_P01
- 品牌PET
瑞芯微RK3288处理器采用Cortex-A17，GPU采用Mali T76X系列GPU，Mali T764核心最大特点是采用第三代Midgard架构，大幅度改变了着色器核心的配置方式；着色器数量高达4个着色器核心，支持4Kx2K，以及硬解H.265视频。
一、PET_RK3288_P01功能
功能列表 | |
处理器 | RK3288 Cortex A17四核 1.8G |
内存 | DDR3 1GB / 2GB，标配2GB |
存储 | EMMC 8G/16G/ 32G，标配 8GB |
LVDS显示 | 1路，支持双通道和单通道LVDS显示屏 |
RGB显示 | 1路最高支持24位RGB显示屏 |
MIPI显示 | 1路支持4通道MIPI显示屏 |
HDMI显示 | 1路 |
eDP显示 | 1路 |
摄像头接口 | 支持USB摄像头 |
触摸屏接口 | 1路，支持多点电容屏 |
USB接口 | OTG 1路、USB-HOST 3路 |
SD/TF卡 | 1路 |
音频接口 | MIC 1路，耳机1路 |
喇叭接口 | 2路 |
I2S接口 | 1路，可用于扩展麦克风矩阵等 |
按键接口 | 1路 |
SPI接口 | 1路 |
I2C接口 | 2路 |
TTL串口 | 6路 |
RS232串口 | 2路（与TTL串口复用） |
485接口 | 1路（与TTL串口复用） |
以太网接口 | 1路 |
WIFI/BT | WIFI/BT模组（如果需要使用蓝牙，则占用一路TTL串口） |
板载RTC | 标配，板载独立RTC芯片及电池 |
硬件看门狗 | 标配，板载硬件看门狗芯片 |
GPIO | 15路 |
按键接口 | 1路，ADC方式可实现多个按键 |
NFC接口 | 1路，支持连接PN7150 NFC模组 |
北斗/GPS | 非标配，可选配北斗/GPS模组（占用一路TTL串口） |
4G数据通讯 | 非标配，可选4G模组，支持全网通 |
结构参数 | |
尺寸 | 135 x 94单位mm |
PCB工艺 | 核心板八层板，沉金工艺，底板四层 |

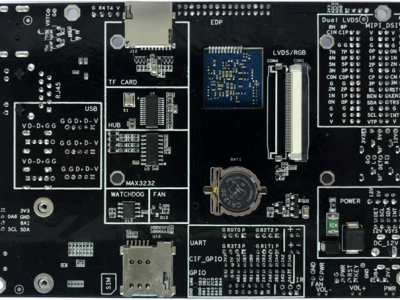

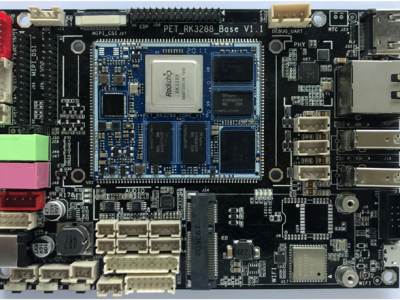

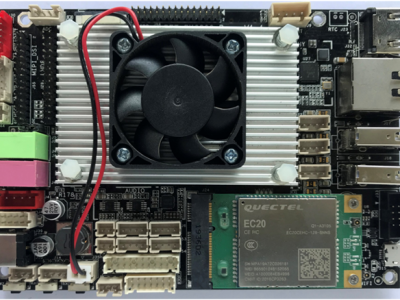

二、PET_RK3288_P01图片
三、PET_RK3288_P01详细参数
接口说明 | ||||
丝印 | 接口 | 接口形式 | 说明 | 备注 |
J3/J4 | 喇叭座 | PH2.0 2Pin | 标配 | |
J47 | 音频 | PH2.0 4Pin | 标配 | 与J46功能复用且位置重叠，不能同时使用 |
J46 | 耳机座 | 标准3.5 | 标配 | 三段式 |
J48 | 麦克风座 | 标准3.5 | 标配 | 与J44功能复用 |
J44 | 麦克风座 | PH2.0 2Pin | 标配 | 与J48功能复用 |
J6 | 串口/dev/ttyS0 | PH2.0 4Pin | 标配 | 默认为TTL串口，与蓝牙功能不可同时使用 |
J52 | 串口/dev/ttyS1 | PH2.0 4Pin | 标配 | 默认为RS232，可修改电阻配置为TTL串口 |
J53 | 串口/dev/ttyS3 | PH2.0 4Pin | 标配 | 默认为RS232，可修改电阻配置为TTL串口，与板载GPS模组功能复用，不可同时使用 |
J9 | 串口/dev/ttyS4 | XH2.54 4Pin | 标配 | 默认为TTL串口，调试串口 |
J13 | 串口/dev/ttyS2 | PH2.0 4Pin | 标配 | 默认为TTL串口，与IR遥控输入功能复用，不可同时使用 |
A1 | 北斗GPS天线接口 | MM9329-2700 | 非标配 | |
U6 | 北斗GPS模组 | 非标配 | ||
J10 | LED灯/GPIO接口 | PH2.0 3Pin | 标配 | |
J11 | ADC输入接口 | PH2.0 4Pin | 标配 | 支持两路ADC输入，电平最高1.8V |
J12 | TF卡座 | 标配 | ||
J14 | ADC按键接口 | PH2.0 4Pin | 标配 | 可扩展多个按键 |
SW3 | 功能键 | 标配 | ||
SW1 | 功能键/烧写键 | 标配 | ||
SW2 | Power键 | 标配 | ||
SW4 | 复位键 | 标配 | ||
J15 | OTG 调试座 | Micro USB | 标配 | |
J16 | USB接口 | PH2.0 4Pin | 标配 | |
J17 | USB接口 | USB-A | 标配 | 与J19复用 |
J19 | USB接口 | PH2.0 5Pin | 非标配 | 与J17复用且位置重叠，不能同时使用 |
J18 | USB接口 | USB-A | 标配 | 与J20复用 |
J20 | USB接口 | PH2.0 5Pin | 非标配 | 与J18复用且位置重叠，不能同时使用 |
J21 | USB接口 | PH2.0 4Pin | 标配 | |
J22 | USB接口 | PH2.0 4Pin | 标配 | |
J23 | RTC电池接口 | PH2.0 2Pin | 非标配 | |
A2 | WIFI天线接口 | MM9329-2700 | 标配 | |
U18 | SIM卡接口 | Micro Sim卡座 | 标配 | |
J24 | PCIE 4G模组接口 | PCI-E | 标配 | |
J54 | 11路GPIO及2路电源 | PH2.0 22Pin | 标配 | |
J27 | MIPI输入接口 | 0.5间距24Pin | 标配 | 接MIPI摄像头或HDMI输入 |
CON1 | RGB输出接口 | 0.5间距50Pin | 标配 | 下接 |
CON4 | RGB输出接口 | 0.5间距50Pin | 非标配 | 上接 |
J29 | LVDS显示屏接口 | PH 2.0 30Pin | 标配 | 支持双通道和单通道LVDS显示屏 |
J50 | LVDS电源跳线 | XH2.54 3Pin | 标配 | 3.3V/5V可选 |
J28 | LVDS电源跳线 | PH2.54 5Pin | 非标配 | 3.3V/5V/12V 与J50位置重叠 |
J30 | LVDS显示屏背光座 | PH2.0 6Pin | 标配 | |
J31 | I2C触摸屏接口 | PH2.0 6Pin | 标配 | |
J55 | MIPI显示屏接口 | PH2.0 30Pin | 标配 | |
J58 | eDP显示屏接口 | PH2.0 30Pin | 标配 | |
J32 | HDMI输出接口 | HDMI-A | 标配 | |
J37 | IR输入接口 | PH2.0 3Pin | 标配 | |
J33 | NFC接口 | PH2.0 8Pin | 标配 | 可以连接我司PN7150 NFC模组 |
J57 | SPI/I2C接口 | PH2.0 8Pin | 标配 | 一路双片选SPI，一路I2C，4路GPIO |
J35 | 风扇接口 | XH 2.54 2Pin | 标配 | |
J38 | 以太网接口 | RJ45 | 标配 | |
J39 | 12V电源输入座 | 2.1*5.5 | 标配 | |
J41 | 电源输出座 | XH 2.54 3Pin | 标配 | 输出12V及5V |
J40 | 电池板接口 | PH2.0 12Pin | 标配 | |
四、PET_RK3288_P01开放资料
Ø 底板原理图源文件、丝印图。
Ø 底板PCB源文件。
Ø 核心板PDF简版原理图。
Ø 底板芯片规格书、接插件规格书。
Ø uboot源代码。
Ø Linux 内核源代码
Ø Android 7.1.2源代码
Ø 丰富的开发文档。
五、PET_RK3288_P01直接修改安卓镜像
Ø 无需编译源码，可以通过镜像修改软件直接对安卓相关功能进行自定义修改，具体如下：
Ø 开机log、开机动画、开机音乐、关机动画。
Ø 默认桌面背景
Ø 开机自启动Launcher程序
Ø 添加或删除内置应用APK
Ø 定时开机时间、定时关机时间
Ø 是否启用蓝牙功能
Ø 是否启用北斗/GPS功能
Ø 自动休眠时间
Ø 默认背光亮度
Ø 默认显示屏DPI
Ø 主屏默认方向
Ø 副屏默认方向
Ø 副屏是否全屏显示
Ø 是否启用RK双屏异显模式
Ø HDMI或主板音频接口输出音频
Ø 默认HDMI分辨率
Ø 默认全屏（隐藏状态栏）
Ø 是否默认打开蓝牙、WIFI
Ø WIFI和以太网共存，以及优先级
Ø 4G和以太网共存，以及优先级
Ø 双以太网共存，以及第二路以太网获取IP模式（DHCP或Static）
Ø 默认音量
Ø 长按Power键功能（弹出菜单或直接关机）
Ø 是否禁用系统休眠
六、PET_RK3288_P01安卓7.1 系统功能
Ø 支持U盘或TF卡调整显示参数，适配不同的显示屏。
Ø 可通过设置选项强制应用程序全屏显示，永久隐藏系统状态栏。
Ø 支持双屏异显。
Ø 副屏可以设置方向0、90、180、270
Ø 副屏可以设置是否满屏显示
Ø 支持客户应用程序为系统唯一桌面Launcher并且不会弹出选择框，终端使用者无法运行其他桌面程序。
Ø 支持以太网设置，可通过设置选项指定静态IP地址或DHCP自动配置。
Ø 自动进行以太网MAC地址配置，无重复MAC地址。
Ø 支持wifi、以太网、4G任意两个网络共存，，并可以设置共存网络的优先级
Ø 支持双以太网
Ø HDMI输出可通过设置选项指定输出分辨率(720P、1080P等)。
Ø 在连接HDMI时可通过设置选项选择音频是通过HDMI输出还是通过喇叭、耳机输出。
Ø HDMI输出可通过设置选项选择进行缩放，可以适配各种显示屏。
Ø HDMI输出可通过设置选项选择旋转方向0、90、180、270。
Ø 可不用安装第三方软件实现获取系统root权限。
Ø 可通过设置选项强制所有应用程序与系统默认的显示方向一致，不会在程序启动时切换横竖屏。
Ø 可通过设置选项设置系统永不休眠。
Ø 支持NFC功能进行读卡。
Ø 支持上电开机和上电后需要按下Power电源键开机两种开机方式。
Ø 系统默认开放外部TF卡读写权限，客户应用程序可正常操作外部TF卡。
Ø 支持通过简单的文件读写操作GPIO输出高低电平或读取GPIO电平状态。
Ø 支持开机LOGO和开机动画定制。
Ø 支持多种GPS/北斗模组即插即用
Ø 支持多路UVC USB摄像头。
Ø 支持3G、4G USB或PCI-E模组数据通讯。
Ø 支持外置U盘和TF卡，并支持NTFS、FAT32、EXT2、EXT3、EXT4 文件系统。
Ø 支持定时开关机，可通过设置选项设置。
Ø 时钟校准服务器NTP可通过设置选项选择不同的服务器地址和校时超时时间
七、PET_RK3288_P01核心板Linux系统功能
支持 Ubuntu 18.04 、debin9、buildroot系统。Ubuntu 18.04系统主要功能如下：
Ø 支持U盘或TF卡调整显示参数，适配不同的显示屏。
Ø 支持ADB功能，可通过adb进行文件上传下载等操作。
Ø 支持opengl
Ø 支持opencv
Ø 支持opencl
Ø 系统自动进行以太网的连接管理，支持以太网热拔插自动配置IP地址
Ø 系统自动进行wifi的连接管理，任何时候当有匹配的wifi热点时会自动连接。
Ø 支持4G 拨号。
Ø 自动进行声卡的配置，系统启动后声音输出正常、MIC麦克风工作正常。
Ø 支持多路UVC USB摄像头。
Ø 支持SSH2远程登陆到系统。
八、联系方式
地址：广州市天河区大观中路新塘大街鑫盛工业园A1栋201
电话：020-85625526
传真：020-85625526-606
淘宝店：https://shop149045251.taobao.com
商务洽谈：王先生
电话：18926288206
电子信箱：18926288206@gzpeite.net
业务 QQ：594190286
技术咨询：杨先生
微信：18902281981（请加微信）
电子信箱：18902281981@gzpeite.net
业务 QQ：151988801
标签: RK3288
