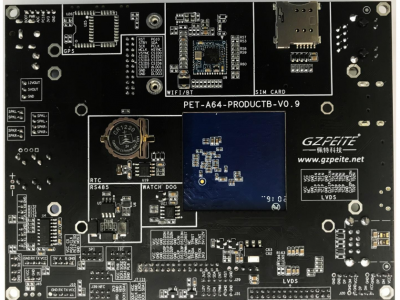

全志A64安卓主板/开发板

处理器

A64Cortex A53四核 1.2G

内存

DDR3 1GB

存储

标配EMMC 8GB，其他容量需定制生产

LVDS显示

分辨率最高1920*1080，支持双通道和单通道LVDS显示屏

RGB显示

分辨率最高1920*1200

MIPI显示

分辨率最高1920*1200

HDMI显示

1路

摄像头接口

支持USB摄像头

触摸屏接口

1路，支持多点电容屏

USB接口

OTG 1路、USB-HOST 3路

SD/TF卡

1路

音频接口

MIC 1路，耳机1路

喇叭接口

2路

I2S接口

1路，可用于扩展麦克风矩阵等

按键接口

1路

SPI接口

1路

I2C接口

2路

TTL串口

5路

RS232串口

2路（与TTL串口复用）

485接口

1路（与TTL串口复用）

以太网接口

1路

WIFI/BT

WIFI/BT模组（如果需要使用蓝牙，则占用一路TTL串口）

板载RTC

标配，板载独立RTC芯片及电池

硬件看门狗

标配，板载硬件看门狗芯片

GPIO

15路

按键接口

1路，ADC方式可实现多个按键

NFC接口

1路，支持连接PN7150 NFC模组

北斗/GPS

非标配，可选配北斗/GPS模组（占用一路TTL串口）

4G数据通讯

非标配，可选4G模组，支持全网通

结构参数

尺寸

160 x 120单位mm

PCB工艺

核心板六层板，沉金工艺，底板四层

丝印

接口

接口形式

说明

备注

J3/J4

喇叭座

PH2.0 2Pin

标配

J47

音频/回声消除输出

PH2.0 4Pin

标配

预留用于接麦克风矩阵

J2

耳机座

标准3.5

标配

三段式

J6

麦克风座

标准3.5

标配

与J5功能复用

J5

麦克风座

PH2.0 2Pin

非标配

与J6功能复用且位置重叠，不能同时使用

J7

GPIO/I2C/I2S音频接口

PH2.0 8Pin

标配

默认为GPIO和I2C功能

J8

串口/dev/ttyS1

PH2.0 4Pin

标配

默认为RS232串口，与蓝牙功能不可同时使用

J9

串口/dev/ttyS3

PH2.0 4Pin

标配

默认为RS232串口，可配置为TTL串口

J10

串口/dev/ttyS5

PH2.0 4Pin

标配

默认为TTL串口(只能接收数据)，与GPS功能不可同时使用

J13

串口/dev/ttyS5

PH2.0 5Pin

非标配

与J10复用且位置重叠，不能同时使用

J11

串口/dev/ttyS0

XH2.54 4Pin

标配

默认为TTL串口，调试串口

J49

串口/dev/ttyS2

PH2.0 4Pin

标配

默认为TTL串口，与485功能不可同时使用

J14

485通讯 /dev/ttyS2

PH2.0 4Pin

标配

默认为TTL串口

J15

双层USB座

USB-A

标配

J16

USB接口

PH2.0 4Pin

标配

与J17复用

J17

USB接口

PH2.0 5Pin

非标配

与J16复用且位置重叠，不能同时使用，多一个GND用于接带屏蔽线USB设备

J18

USB接口

PH2.0 4Pin

标配

与J19复用

J19

USB接口

PH2.0 5Pin

非标配

与J18复用且位置重叠，不能同时使用，多一个GND用于接带屏蔽线USB设备

J20

USB接口

PH2.0 4Pin

标配

与J21复用

J21

USB接口

PH2.0 5Pin

非标配

与J20复用且位置重叠，不能同时使用，多一个GND用于接带屏蔽线USB设备

J22

以太网接口

RJ45

标配

A1

WIFI天线接口

MM9329-2700

标配

A2

GPS天线接口

MM9329-2700

非标配

J23

17路GPIO及3路电源

2.0 22Pin

标配

U13

SIM卡接口

标配

J26

PCIE 4G模组接口

PCI-E

标配

J32

RGB及I2C触摸屏

0.5间距40Pin FPC座

标配

与J31功能复用，最大1920*1200

J50

MIPI显示屏接口

2.0 30Pin

标配

最大1920*1200

J30

LVDS显示屏牛角座

DC3 2.0 30Pin

标配

支持双通道和单通道LVDS显示屏，最大1920*1080

J52

LVDS电源跳线

PH2.54 3Pin

标配

与J28复用，3.3V/5V/12V可选

J29

LVDS显示屏背光座

PH2.0 6Pin

标配

K1

LVDS配置拨码开关

标配

根据显示屏规格书和芯片规格书配置

J31

I2C触摸屏接口

PH2.0 6Pin

标配

J33

HDMI输出接口

HDMI-A

标配

J34

2通道I2C接口

PH2.0 8Pin

标配

默认配置为一个I2C和4个GPIO

J35

1通道SPI接口

PH2.0 8Pin

标配

J36

OTG 调试座

Micro USB

标配

J45

红外输入接口

PH2.0 3Pin

标配

SW1

功能键

标配

SW2

烧写BOOT键

标配

SW3

Power键

标配

J37

按键接口

PH2.0 6Pin

标配

可扩展多个按键

J38

TF卡座

标配

J39

NFC模组接口

2.0 8Pin

标配

可以连接我司PN7150 NFC模组

J42

12V电源输入座

2.1*5.5

标配

J41

12V电源输入/输出座

VH3.96 2Pin

标配

与J42功能复用

J46

电源输出座

XH 2.54 3Pin

标配

输出12V及5V
