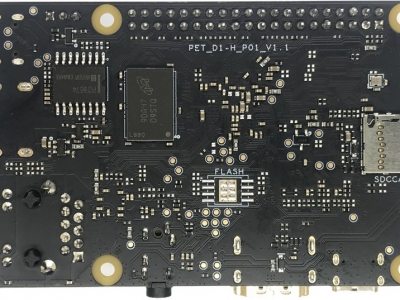

全志D1-H哪吒开发板

一、开发板说明Ø 板载内置16G EMMC存储芯片，提高系统运行的速度和稳定性Ø 树莓派MIPI显示接口，可以直接连接树莓派显示屏进行开发Ø 兼容全志官方的哪吒开发板Ø 兼容树莓派主板尺寸及螺丝孔位Ø 全志官方相关资源介绍及获取链接 https://d1.docs.aw-ol.com/d1

一、开发板说明

Ø 板载内置16G EMMC存储芯片，提高系统运行的速度和稳定性

Ø 树莓派MIPI显示接口，可以直接连接树莓派显示屏进行开发

Ø 兼容全志官方的哪吒开发板

Ø 兼容树莓派主板尺寸及螺丝孔位

Ø 全志官方相关资源介绍及获取链接 https://d1.docs.aw-ol.com/d1_dev/



二、硬件规格参数

硬件规格
处理器	全志D1-H C906 RISC-V
内存	DDR3 1GB / 2GB
存储	板载 EMMC 16G，支持外接U盘，TF卡
HDMI输出	1路
MIPI显示	1路，支持4通道MIPI显示屏，I2C触摸屏
树莓派MIPI屏	1路，接口定义与树莓派相同，可直接接树莓派MIPI显示屏触摸屏
USB-HOST接口	1路
SD/TF卡	1路
音频接口	1路3.5mm耳机接口，1路麦克风子板接口
指示灯	2路，三色指示灯一个，电源指示灯一个
调试串口	1路
电源输入接口	1路，TYPE-C USB 5V供电
USB调试口	1路，TYPE-C接口
RS232串口	2路（与TTL串口复用）
以太网接口	支持千兆以太网
WIFI/BT	2.4G WIFI/BT模组
按键	3路，复位、OK、FEL
其他接口	1路，40 Pin 2.54间距双排针
结构参数
尺寸	85 x 56 单位 mm
PCB工艺	六层板，沉金工艺
