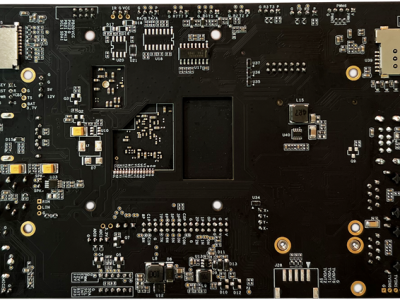

全志A40i-H主板/开发板
全志A40i-H主板/开发板 -
全志A40i-H主板/开发板
- 型号PET_A40I-H_P01_Base
- 品牌PET
一、PET-A40i-H_P01 主板功能功能列表处理器A40I-H Cortex A7 四核内存DDR3 1GB / 2GB，标配1GB存储EMMC 8G / 16G / 32G，标配 8GBLVDS显示1路，支持双通道和单通道LVDS显示屏，最大分辨率 1920 x 1080RGB显示1路，最高支持24位RGB显示屏，最大分辨率 1920 x 1080MIPI显示1路，支持4通道MIPI显示屏
一、PET-A40i-H_P01 主板功能
功能列表 | |
处理器 | A40I-H Cortex A7 四核 |
内存 | DDR3 1GB / 2GB，标配1GB |
存储 | EMMC 8G / 16G / 32G，标配 8GB |
LVDS显示 | 1路，支持双通道和单通道LVDS显示屏，最大分辨率 1920 x 1080 |
RGB显示 | 1路，最高支持24位RGB显示屏，最大分辨率 1920 x 1080 |
MIPI显示 | 1路，支持4通道MIPI显示屏，最大分辨率 1920 x 1080 |
HDMI显示 | 1路，最大分辨率 1920 x 1080 |
摄像头接口 | 1路，支持并口CSI，同时支持USB摄像头 |
触摸屏接口 | 2路，1路I2C电容屏，1路电阻触摸屏 |
USB接口 | OTG 1路、USB-HOST 4路 |
SATA接口 | 1路，可外接SATA硬盘 |
SD/TF卡 | 1路 |
音频接口 | MIC 2路，耳机1路，喇叭1路 |
SPI接口 | 1路，与GPIO复用 |
I2C接口 | 2路 |
TTL串口 | 6路 |
RS232串口 | 4路，标配2路，非标配2路（与TTL串口复用） |
RS485接口 | 1路，非标配，（与TTL串口复用） |
以太网接口 | 2路 |
WIFI | WIFI模组 |
板载RTC | 标配，板载独立RTC芯片及可充电电池 |
GPIO | 14路 |
按键接口 | 多个，ADC方式可实现多个按键，电源键、复位键、烧写键 |
ADC接口 | 2路，一路与ADC按键复用 |
NFC接口 | 1路，支持连接PN7150 NFC模组 |
PWM接口 | 3路 |
PCIE 4G模组接口 | 1路 |
北斗/GPS | 非标配，可选配北斗/GPS模组（占用一路TTL串口） |
4G数据通讯 | 非标配，可选4G模组，支持全网通 |
电池接口 | 1路，非标配 |
TV_IN接口 | 4路，非标配 |
TV_OUT接口 | 4路，非标配 |
Line_IN接口 | 1路，非标配 |
IR红外输入接口 | 1路 |
结构参数 | |
尺寸 | 152.4 x 100 单位 mm |
PCB工艺 | 核心板八层板，沉金工艺，底板四层 |
二、PET-A40i-H_P01 主板接口位置图
三、PET-A40i-H_P01 主板详细参数
接口说明 | ||||
丝印 | 接口 | 接口形式 | 说明 | 备注 |
J2 | 12V电源输入座 | 2.1*5.5 | 标配 | |
J3 | 电源输出座 | XH 2.54 3Pin | 标配 | 输出12V及5V |
J4 | 电池接口 | XH 2.54 3Pin | 非标配 | |
CON1 | SATA硬件接口 | 标配 | ||
J6 | SATA供电接口 | PH2.0 4Pin | 标配 | |
J5 | TF卡座 | 标配 | ||
SW3 | Power键 | 标配 | ||
SW1 | 烧写键 | 标配 | ||
SW2 | 复位键 | 标配 | ||
J7 | ADC按键接口 | PH2.0 4Pin | 标配 | 可扩展多个按键 |
J8 | ADC输入接口 | PH2.0 4Pin | 标配 | 支持两路ADC输入，电平最高1.8V |
J49 | MIPI显示屏接口 | 31Pin 0.3间距 | 标配 | |
CON2 | MIPI显示屏接口 | 40Pin 0.5间距 | 标配 | |
J11 | LVDS显示屏接口 | PH 2.0 30Pin | 标配 | 支持双通道和单通道LVDS显示屏 |
J10 | LVDS电源跳线 | XH2.54 3Pin | 标配 | 3.3V/5V可选 |
J9 | LVDS电源跳线 | PH2.54 5Pin | 非标配 | 3.3V/5V/12V 与J50位置重叠 |
J12 | LVDS显示屏背光座 | PH2.0 6Pin | 标配 | |
J13 | I2C触摸屏接口 | PH2.0 6Pin | 标配 | |
J50/J14 | I2C触摸屏接口 | 6Pin 0.5间距 | 标配 | |
J15 | I2C触摸屏接口 | 8Pin 0.5间距 | 非标配 | |
CON3 | RGB输出接口 | 50Pin 0.5间距 | 标配 | 上接 |
J16 | CSI并口摄像头接口 | 24Pin 0.5间距 | ||
J17 | HDMI输出接口 | HDMI-A | 标配 | |
J18 | 串口/dev/ttyS0 | XH2.54 4Pin | 标配 | 默认为TTL串口，调试串口 |
J19 | 串口/dev/ttyS3 | PH2.0 4Pin | 标配 | 默认为TTL串口 |
J20 | 串口/dev/ttyS5 | PH2.0 4Pin | 标配 | 默认为RS232，可修改电阻配置为TTL串口 |
J23 | 串口/dev/ttyS2 | PH2.0 4Pin | 标配 | 默认为RS232，可修改电阻配置为TTL串口 |
J21 | 串口/dev/ttyS7 | PH2.0 4Pin | 标配 | 默认为TTL串口，可补焊器件配置为RS232串口 |
J22 | 串口/RS485 /dev/ttyS4 | PH2.0 4Pin | 标配 | 默认为TTL串口，可补焊器件配置为RS232串口，可补焊器件配置为RS485 |
J24 | OTG 调试座 | Micro USB | 标配 | |
J48 | 以太网接口 | RJ45 | 标配 | |
J27 | 以太网接口 | RJ45 | 标配 | |
J28 | TV_OUT接口 | PH2.0 5Pin | 非标配 | |
J29 | CVBS OUT接口 | PH2.0 4Pin | 标配 | |
J30 | TV_IN接口 | PH2.0 5Pin | 非标配 | |
J31 | USB接口 | 双层USB-A | 标配 | |
J32 | USB接口 | PH2.0 4Pin | 标配 | |
J33 | USB接口 | PH2.0 4Pin | 标配 | |
J34 | RTC电池接口 | 1.25间距 2Pin | 标配 | 可外接RTC电池 |
A1 | WIFI天线接口 | MM9329-2700 | 标配 | |
J35 | 耳机座 | 标准3.5 | 标配 | 三段式 |
J36 | 麦克风座 | 标准3.5 | 标配 | 与J44功能复用 |
J37 | 麦克风座 | PH2.0 2Pin | 标配 | 与J48功能复用 |
J39 | 喇叭座 | PH2.0 2Pin | 标配 | |
J38 | 音频 | PH2.0 3Pin | 非标配 | LineIn |
J40 | 电阻触摸屏接口 | PH2.0 4Pin | 标配 | |
J41 | PWM输出接口 | PH2.0 5Pin | 标配 | |
J42 | IR输入接口 | PH2.0 3Pin | 非标配 | |
J43 | 12路GPIO/1路电源 | PH2.0 14Pin | 标配 | |
J44 | NFC/GPIO/I2C接口 | PH2.0 8Pin | 标配 | 可以连接我司PN7150 NFC模组 |
U39 | SIM卡接口 | Micro Sim卡座 | 标配 | |
J45 | PCIE 4G模组接口 | PCI-E | 标配 | |
四、PET-A40i-H_P01 主板硬件接口
1、电源输入输出接口
主板电源输入为12V，J2为标准2.1*5.5电源座，J3为12V和5V电源输出接口
2、电池接口（默认NC）
核心板PMU有电池充放电管理功能（需要研发调试相关驱动），可外接3.7V电池给主板供电。
3、SATA硬盘接口
电源线参考链接https://item.taobao.com/item.htm?id=605633505547
4、TF卡存储扩展接口
无容量限制，实际测试过128 GB TF卡。
5、按键及按键接口
SW3 | Power键 | 标配 | ||
SW1 | 烧写键 | 标配 | ||
SW2 | 复位键 | 标配 | ||
J7 | ADC按键接口 | PH2.0 4Pin | 标配 | 可扩展多个按键 |
Power键可以实现长按强制硬关机（系统死机无法自动复位时使用），烧写键可以用于系统强制烧写。J7引出相关按键信号，可以自行根据需要设计外围按键板，同时修改内核及安卓的按键部分源码。
6、ADC输入接口
ADC检测电压最高为1.8V
7、MIPI显示(支持31P和40P通用显示屏)
不同的MIPI显示屏虽然引脚定义相同，但是一般初始化命令不同，需要重新研发驱动程序
8、LVDS显示接口
J11为标准30Pin LVDS接口，LVDS电源3.3V或5V通过J10跳线选择，J12为带隔离标准LVDS背光接口
9、RGB显示接口（支持通用50P RGB显示屏）
支持24bitRGB显示屏，与LVDS接口信号复用，不能与LVDS接口同时使用
10、HDMI显示输出接口
11、I2C触摸屏接口
设计有多个不同引脚定义的I2C触摸屏接口可以支持一般的触摸屏
12、电阻触摸屏接口
可直接连接4线电阻触摸屏，需要根据触摸屏重新调试底层驱动
13、CSI并口摄像头接口
系统默认支持OV5640型号摄像头，其他型号需根据文档进行代码修改。
14、RS232 / RS485 / TTL UART串口
J18 | 串口/dev/ttyS0 | XH2.54 4Pin | 标配 | 默认为TTL串口，调试串口 |
J19 | 串口/dev/ttyS3 | PH2.0 4Pin | 标配 | 默认为TTL串口 |
J20 | 串口/dev/ttyS5 | PH2.0 4Pin | 标配 | 默认为RS232，可修改电阻配置为TTL串口 |
J23 | 串口/dev/ttyS2 | PH2.0 4Pin | 标配 | 默认为RS232，可修改电阻配置为TTL串口 |
J21 | 串口/dev/ttyS7 | PH2.0 4Pin | 标配 | 默认为TTL串口，可补焊器件配置为RS232串口 |
J22 | 串口/RS485 /dev/ttyS4 | PH2.0 4Pin | 标配 | 默认为TTL串口，可补焊器件配置为RS232串口，可补焊器件配置为RS485 |
15、USB OTG 接口
J24默认仅支持Device模式连接PC机进行系统烧写和软件调试，不支持外接U盘等USB外设。
16、双以太网接口
17、TV OUT接口（默认NC）
18、TV 接口（默认NC）
19、CVBS OUT接口
20、USB HOST接口
J31 | USB接口 | 双层USB-A | 标配 | |
J32 | USB接口 | PH2.0 4Pin | 标配 | |
J33 | USB接口 | PH2.0 4Pin | 标配 |
21、RTC电池 接口
底板默认自带有可充电RTC纽扣电池，可以根据需要更换为外部RTC电池供电方式。
22、WIFI功能
默认焊接的WIFI模组为XR829，可跟进需要自行跟换为其他型号，注意需根据原理图修改相应的外围电路并调整系统源码进行支持。
23、音频接口
J35 | 耳机座 | 标准3.5 | 标配 | 三段式 |
J36 | 麦克风座 | 标准3.5 | 标配 | |
J37 | 麦克风座 | PH2.0 2Pin | 标配 | |
J39 | 喇叭座 | PH2.0 2Pin | 标配 | |
J38 | 音频 | PH2.0 3Pin | 非标配 | LineIn |
24、PWM输出接口
25、IR红外输入接口
可直接焊接红外接收头或PH2.0座外接红外接收头
26、GPIO接口
12路GPIO，可以配置为输出或输出模式，高电平为3.3V
27、I2C / GPIO / NFC PN7150接口
PN7150 NFC模组可以直接使用，也可以外接I2C外设，第2和地6脚默认配置为GPIO功能
28、4G数据通讯(标配不含4G模组)
系统默认支持移远EC20全网通数据通讯，不支持通话功能，如需安装其他型号，需根据模组供应商文档修改内核和安卓源码。
五、PET-A40i-H_P01 主板硬件接口
